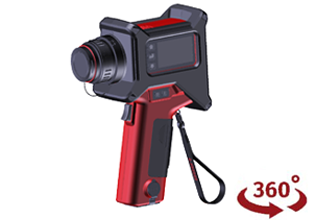

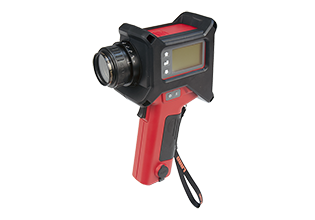

Cyclops L

Cyclops L
Die Cyclops-L-Reihe besteht aus tragbaren, hochpräzisen Pyrometern von höchster Qualität. Die ergonomischen, kontaktlosen Thermometer werden einhändig bedient und ermöglichen einfache, präzise Temperaturmessungen per „Zielen und Messen“.

  • Übersicht +

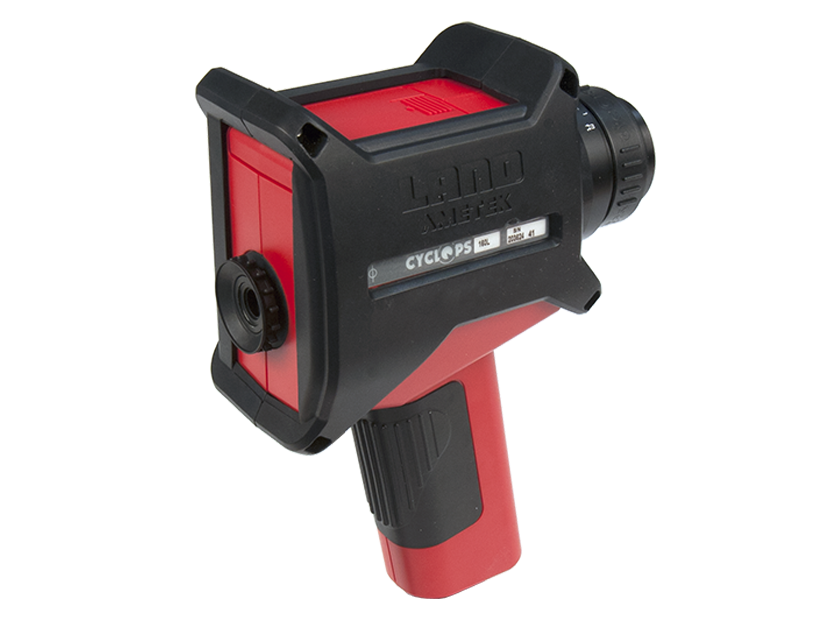

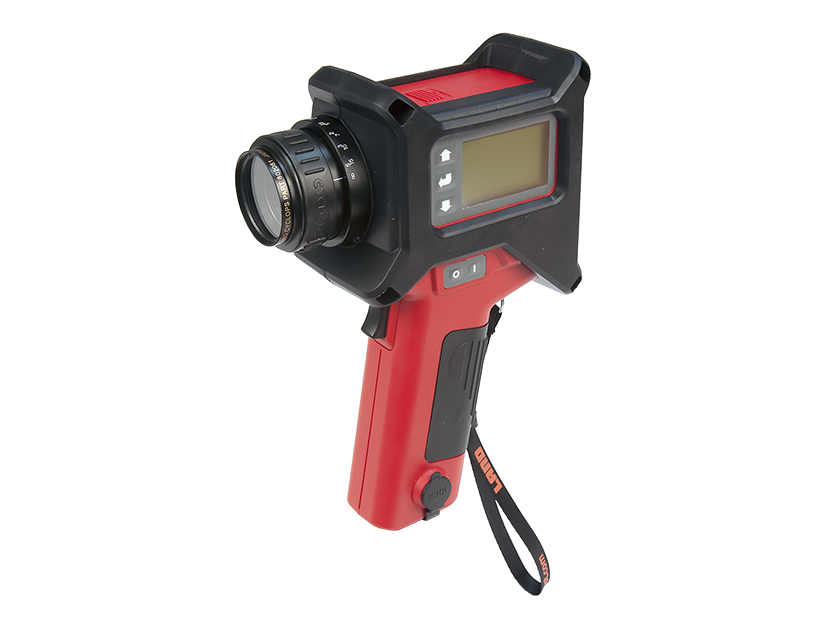

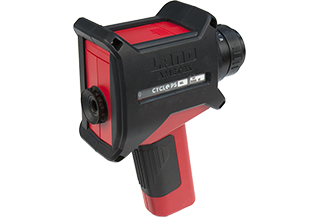

    Die tragbaren, kontaktlosen, benutzerfreundlichen Cyclops-L-Pyrometer sind einfach zu handhaben und liefern präzise Temperaturmessungen. Mit dem Pyrometer können auf einfache Weise Messungen an mehreren Messstellen vorgenommen und direkt am Pyrometer angezeigt werden. Die robuste und dennoch leichte Konstruktion ermöglicht ein stundenlanges ermüdungsfreies Arbeiten.

    Durch die einhändige Bedienung und das hochauflösende Durchblickvisier können mit dem Cyclops L auch in schwieriger Umgebung sichere, präzise Temperaturmessungen vorgenommen werden, da man eine Hand frei hat, um sich festzuhalten.

    Das Cyclops L verfügt über vier Datenprotokollierungsmodi, die mit dem Auslöser gesteuert werden, und speichert intern bis zu 9999 Messwerte. Später können die aufgezeichneten Daten per Bluetooth oder USB auf einen PC übertragen und mit der kostenlosen Software Cyclops Logger angezeigt und analysiert werden.

    Für die spezifischen Prozessanforderungen von Flüssigmetall-, Hochtemperatur-, Mitteltemperatur- und Ofenanwendungen sind verschiedene Modelle erhältlich. Das Cyclops L liefert hochpräzise Temperaturmessungen bei der Glaserzeugung, Kohlenwasserstoffverarbeitung, industriellen Verarbeitung und Stahlproduktion.

    HÖCHSTE MOBILITÄT UND PRÄZISION
    Das Gerät verfügt über eine lange Akkulaufzeit und einen On-Board-Datenspeicher für bis zu 9999 Messwerte. Eine robuste Schutzhülle schützt das Cyclops L vor rauen Bedingungen.

    EINFACHE BEDIENUNG
    Die Geräte der Cyclops-L-Reihe sind einfach zu bedienen. Dank des hochwertigen Durchblickvisiers muss man einfach nur durch das Okular blicken und das Objektiv auf das gewünschte Messziel ausrichten. Ein kleines Raster im Sucher definiert exakt den gemessenen Bereich. Dann muss man einfach nur den Auslöser drücken. Mit dem Auslöser werden auch die vier Datenprotokollierungsmodi gesteuert. Die Temperaturmesswerte werden im Sucher und gleichzeitig auf einem zweiten Display an der Seite des Geräts angezeigt. Dadurch können nebenstehende Kollegen auch die Messwerte sehen. Eine drahtlose Datenübertragung per Bluetooth sorgt für noch mehr Benutzerfreundlichkeit.

    EINZIGARTIGE ROUTENVERWALTUNG
    Die Routenverwaltung ist ideal für eine regelmäßige Überwachung von Anlagen mit mehreren Messstellen und eine Überprüfung der Messergebnisse von stationären Thermometern. Mit der kostenlos herunterladbaren Software Cyclops Logger können Messrouten für den jeweiligen Prozess konfiguriert und dann auf das Thermometer hochgeladen werden. Für jede Messstelle können unter anderem der Emissionsgrad und die Fensterkompensierung vorkonfiguriert werden.

    Die tragbaren Cyclops-L-Geräte von AMETEK Land sind in verschiedenen Ausführungen erhältlich.

  • Spezifikationen +


      CO55L  C100L  C160L  C390L
    Messbereich 1000 bis 2000 °C / 1832 bis 3632 °F  600 bis 3000 °C / 1112 bis 5432 °F  200 bis 1400 °C / 392 bis 2552 °F  450 bis 1400 °C / 842 bis 2552 °F

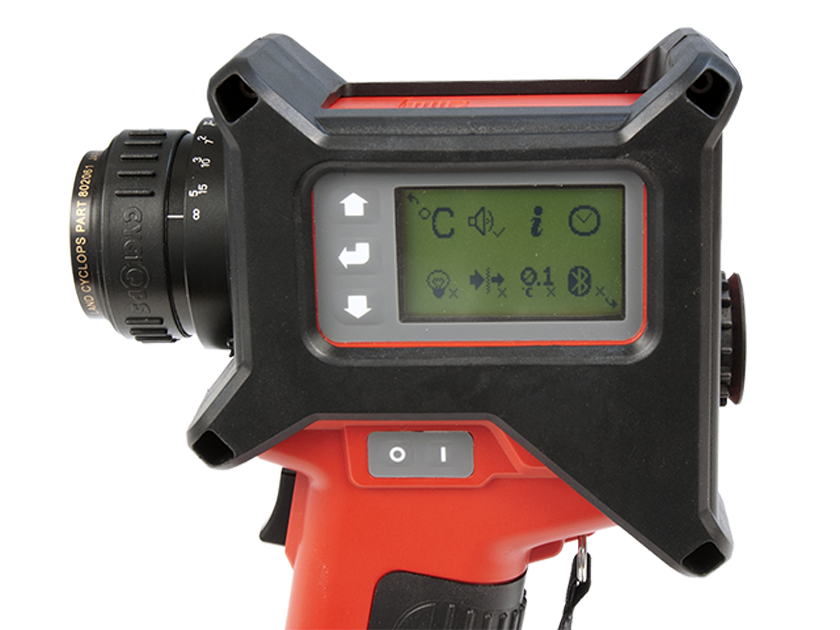

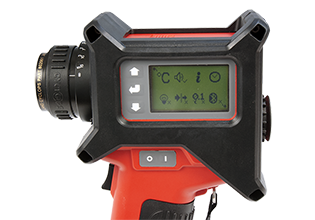

    Display: Externes LCD-Display mit Hintergrundbeleuchtung
    Sucher: LCD mit 4 Stellen     		 Externes LCD-Display mit Hintergrundbeleuchtung
    Sucher: LCD mit 5 Stellen     		 Externes LCD-Display mit Hintergrundbeleuchtung
    Sucher: LCD mit 5 Stellen     		 Externes LCD-Display mit Hintergrundbeleuchtung
    Sucher: LCD mit 4 Stellen
    Messmodi: Kontinuierlich, Höchstwert, Tiefstwert, Meltmaster Kontinuierlich, Höchstwert, Tiefstwert und Durchschnitt  Kontinuierlich, Höchstwert, Tiefstwert und Durchschnitt  Kontinuierlich, Höchstwert, Tiefstwert und Durchschnitt
    Datenprotokollierung 9999 Messwerte und 9 Routen (intern); Mobil (4-GB-Standardspeicher) oder PC-Protokollierungssoftware (über Bluetooth® oder USB-Verbindung)
    Datenprotokollierungsmodi Klassisch, Daueraufzeichnung, Intervallaufzeichnung, Route
    Optisches System 9°-Sichtfeld, verstellbares Okular -3,75 bis +2,5 Dioptrien
    Fokusbereich Fixfokus, nominal bei 5 m / 197 Zoll vom Bezugspunkt am Gehäuse 1 m / 39,3 Zoll bis unendlich, 450 bis 620 mm / 17,7 bis 24,5 Zoll und 215 mm / 8,5 Zoll Fixfokus - mit optionalem Nahobjektiv  1 m / 39,3 Zoll bis unendlich, 460 bis 630 mm / 18,1 bis 24,8 Zoll und 217 mm / 8,5 Zoll Fixfokus - mit optionalem Nahobjektiv  1 m / 39,3 Zoll bis unendlich
    Minimale Messzielgröße Parallel 28 mm / 1,1 Zoll Messfleckdurchmesser vom Objektiv bis 5 m / 197 Zoll  5 mm bei 1 m / 0,19 Zoll bei 39,3 Zoll, 1,8 mm / 0,07 Zoll und 0,4 mm / 0,016 Zoll - mit optionalem Nahobjektiv  5 mm bei 1 m / 0,19 Zoll bei 39,3 Zoll, 2,0 mm / 0,08 Zoll und 0,5 mm / 0,2 Zoll - mit optionalem Nahobjektiv  4,8 mm / 0,19 Zoll bei 101,4 cm / 39,9 Zoll nominal vom Bezugspunkt am Gehäuse
    Spektrale Empfindlichkeit Nominal 0,55 μm  1 μm mit erweitertem Spektralfilter  1,6 μm mit erweitertem Spektralfilter  Nominal 3,9 μm
    Emissionsgrad Einstellbar von 0,10 bis 1,20 in Schritten von 0,01
    Ansprechzeit 30 ms 30 ms  30 ms  <500 ms (to 98%) d>
    Aktualisierungszeit für Display 0,5 s
    Genauigkeit <0.5% (K) d> ≤0,25 % (K)  ± 0,25 % C + 2 °C   ±0,5 % (K)
    Messauflösung: 0,1 °C / 1 °F
    Messsichtfeld Fixfokus  180:1 kreisförmig  180:1 kreisförmig  180:1 quadratisch
    Reproduzierbarkeit <1 °C />2 °F  ≤1 °C / 2 °F ≤1 °C / 2 °F  ≤1 °C / 2 °F
    Betriebstemp.- Bereich
    		 0 bis 50 °C / 32 bis 122 °F
    Stromversorgung Eine MN1604-/6LR61-/PP3-Akku oder USB
    Ausgang Bluetooth® / USB-Anschluss
    Gewicht 0,83 kg / 1,8 lb
    Schutzart IP40
    Kostenlose Datenprotokollierungssoftware: Software erhältlich unter Cyclops Logger (PC u. Mobilgeräte)
    Standardzubehör Objektivabdeckung, Schutzfenster/Filter, Akku, Handgelenkband, USB-Kabel, Hitzeschutzhülle
    Optionales Zubehör Wasserdichter Transportkoffer, Adapterstück für weiten Augenabstand  Nahobjektive, wasserdichter Transportkoffer, Adapterstück für weiten Augenabstand, Neutralfilter: Die Optionen 1F- oder 2F-Filter verdunkeln das Bild für einen besseren Bildkontrast auf hellen Zielobjekten, bei höheren Temperaturen zwei Filter verwenden.  Nahobjektive, wasserdichter Transportkoffer, Adapterstück für weiten Augenabstand  Wasserdichter Transportkoffer, Adapterstück für weiten Augenabstand
    MARCOM0346
    "

  • Modelle +


      CO55L Meltmaster C100L  C160L  C390L
    Messbereich 1000 bis 2000 °C / 1832 bis 3632 °F  600 bis 3000 °C / 1112 bis 5432 °F  200 bis 1400 °C / 392 bis 2552 °F  450 bis 1400 °C / 842 bis 2552 °F
    Anwendungen Ideal für Metallschmelzen und
    Gießereianwendungen    		 Stahl, Glas, Feuerfestmaterialien,
    Wärmebehandlung,
    Halbleiter    		 Stahl, Wärmebehandlung wie
    Schweißen, Tempern,
    Glühen und
    Halbleiter    		 Ideal für Reformer- und
    Heizerrohre, Wärme-
    Öfen

  • Frequently Asked Questions +


    Question Answer
     What is the Cyclops L used for?  The Cyclops L is a handheld, non-contact pyrometer from LAND for accurate spot temperature readings of hot targets from 200°C to 3,000°C depending on the model. Backed by over 75 years of measurement expertise, it's a portable reference instrument that operators carry to the process for spot checks, audits and verifying fixed sensors. With internal storage for 9,999 readings, Bluetooth connectivity and traceable calibration, the Cyclops L is trusted as a portable calibration reference across steel, glass, foundry and heat treatment industries.
     What is the difference between the 100L, 160L and 390L? The Cyclops L series includes three models optimized for different applications: the 100L (600–1400°C) is the general-purpose industrial workhorse for most hot processes; the 160L (200–1600°C) extends to higher temperatures and is ideal for steel and glass applications; and the 390L (900–3000°C at 1 µm wavelength) is specifically tuned for molten metal and high-temperature furnace work. Each model uses a dedicated wavelength and optical system matched to its target temperature range for best-in-class accuracy.
     How accurate is the Cyclops L? The Cyclops L delivers reference-grade accuracy of ±0.5% of reading plus 1°C—precise enough that it's frequently used as the calibration reference for fixed pyrometers on the production line. The high-quality optics, precise sighting system and traceable calibration ensure consistent, reliable readings that engineers and quality teams can trust for process validation and equipment verification.
     Does it include data-logging software? Yes—the Cyclops L works with LAND's  Cyclops Logger software for PC and mobile devices, enabling readings to be captured, logged, timestamped and reviewed for trend analysis and quality documentation. The instrument itself stores up to 9,999 readings internally, which can be transferred via USB or Bluetooth. This makes building a complete measurement history and generating audit-ready reports straightforward.
     Can it be calibrated on-site? The Cyclops L is factory-calibrated by LAND using traceable blackbody sources and standards, ensuring accuracy you can trust for critical measurements. Rather than field calibration, recalibration is performed through LAND's service network to maintain traceability to national standards. This calibration traceability is exactly why the Cyclops L is specified as a portable reference pyrometer for verifying fixed sensors and meeting audit requirements.

    Which wavelength should I choose?

    As a general rule for a monochromatic pyrometer, you should choose the shortest wavelength that is able to measure the required temperature, This is because the relationship between the intensity of infrared radiation and object temperature is strongest at short wavelengths, thereby reducing the uncertainty associated with changes in emissivity.

    For example, C100L (1.0 µm), C160L (1.6 µm) and C390L (3.9 µm) can all measure an object at 800 °C. However the C100 will give the most accurate measurement.

    Two models are available whose wavelengths have been chosen for specific applications. C055L operates at 0.55 µm and is designed for measurements of liquid metals. It features a Meltmaster mode which uses a special algorithm to provide a stable temperature measurement in the presence of sparks, smoke and other features which can produce sudden changes in the reading of a conventional pyrometer.

    The C390L operates at a wavelength of 3.9 µm, which has been specifically chosen for furnace temperature measurements. This is because flames do not emit radiation at this wavelength, ensuring that the readings are unaffected by flame interference.
    What is the smallest item I can measure with Cyclops?

    Cyclops C055L measures a 28 mm diameter area at any distance between 1 m and 5 m.

    Other models have a minimum spot size of 5 mm at a distance of 1 m.
    What can I do if the measured object is too bright for comfort? Excessively bright objects can affect C100L as it can measure temperatures as high as 3000 °C. It is available in two versions, either 1F (with one filter to reduce the intensity of visible light) and 2F (with two filters, providing a strong reduction in intensity). A removable dark filter is also available which can be placed over the lens in place of the standard clear protection window.
    The 1F model is the most flexible option. It can be used from 600 to 1400 °C with the clear protection window and from 1400 to 3000 °C with the dark filter.
    The 2F model can be used from 600 to 1800 °C without changing the filter, so it is best suited to applications such as glass melt tanks where temperatures between 1200 °C and 1800 °C are common. It can also be used up to 3000 °C with the dark filter.

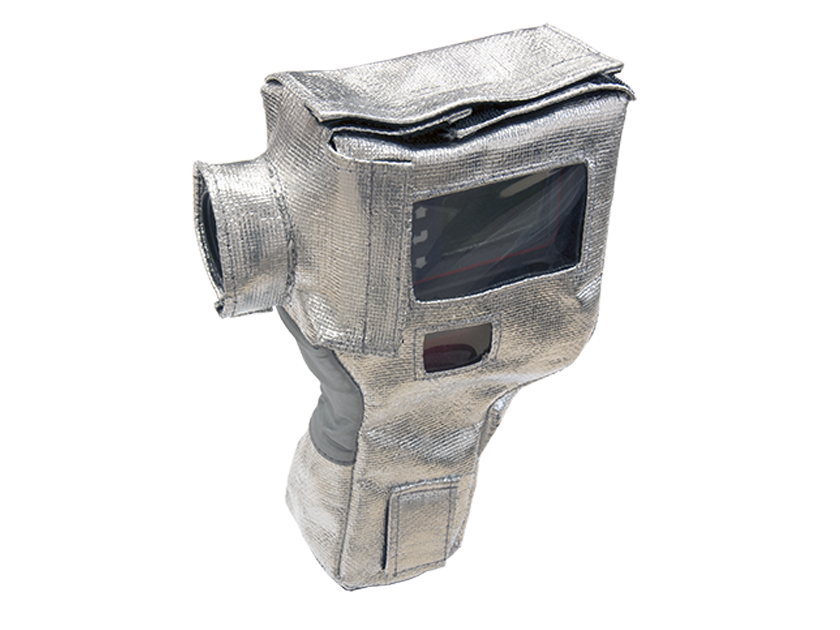

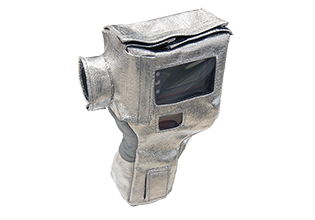

    Can I use Cyclops in a hot environment?  Cyclops is rated for operation from 0 to 50 °C, so it can be used in most places the operator can work without suffering heat stress. A reflective, thermally-insulating jacket is available to protect the instrument from high levels of radiative heating
    What I/O is available?

    Cyclops can be connected to a PC or Android mobile device for data display and transfer of logged data. Both Bluetooth and USB mini connections are available.
