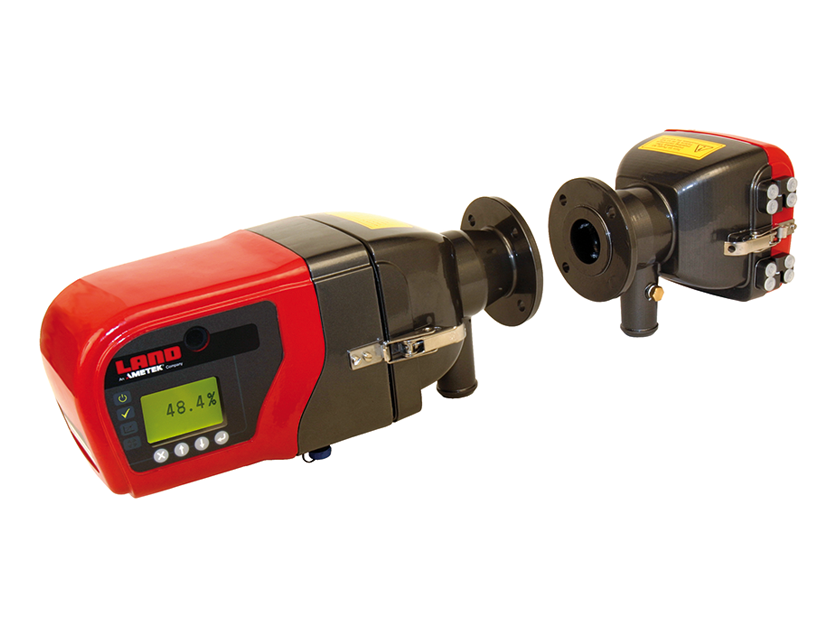

4400 (Trübung – EN 15267*)

4400 (Trübung – EN 15267*)
Staub- und Trübungsmonitor zur Überwachung von Verbrennungsprozessen, bei denen keine automatischen Kalibrierungsprüfungen erforderlich sind. (*Genehmigung ausstehend)
  • Überblick +


    Der 4400 ist der exakteste und zuverlässigste verfügbare Monitor für Staub- und Trübungsmessungen in Verbrennungsanwendungen, bei denen keine automatischen Kalibrierungsprüfungen erforderlich sind.

    Der 4400 ist für Multi-Prozess-Anlagen optimiert und bietet sofortige Leistungs- und Kostenvorteile durch einfache Installation, einfache Bedienung und geringen Wartungsaufwand.

    Eine äußerst homogene grüne LED-Lichtquelle, ein Glas-Multiprisma-Retroreflektor und eine Flutlicht-LED minimieren die Empfindlichkeit gegenüber Veränderungen in Ausrichtung und Umgebungstemperatur: dies sorgt für einen geringen optischen und elektronischen Drift und bietet die außergewöhnlich exakten und stabilen Messungen, die Sie brauchen.

    Der 440 ist ideal für Verbrennungsanwendungen, bei denen keine automatische Kalibrierungsprüfung erforderlich ist, und er eignet sich für den Einsatz in der Stromerzeugung, der Zellstoff- und Papierindustrie sowie im Bereich Industriekessel.

    EINE VERTRAUENSWÜRDIGE VERBRENNUNGSMESSUNG
    Der 4400 misst exakt die Staub- und Trübungswerte in allen wichtigen Verbrennungsprozessen, einschließlich Stromerzeugungsanlagen, Industriekesseln, Öfen, Brennöfen und Staubsammlern.

    STÖRUNGSFREIER BETRIEB
    Der 4400 ist leicht und kompakt, lässt sich einfach bedienen, besitzt keine beweglichen Teile und gewährleistet so eine hohe Zuverlässigkeit. Der Menübaum ist mit Text und Symbolen intuitiv gestaltet. Eine manuelle Kalibrierungsprüfung kann bei laufendem Prozess durchgeführt werden.

    BREITER BETRIEBSTEMPERATURBEREICH
    Der 4400 eignet sich für die Überwachung von Staub und Trübung bei einer breiten Palette an Verbrennungsprozessen und arbeitet bei Temperaturen von -40 °C bis 55 °C (-40 °F bis 131 °F). Dies bietet beispiellose Flexibilität für eine Vielzahl von Anwendungen.

    Der 4400 ist der fortschrittliche, kompakte Staub- und Trübungsmonitor von AMETEK Land.
    Zugelassen vom TÜV nach EN 15267.**

    *4500 MkIII wird für Messungen empfohlen, die automatische Null- und skalierte Prüfungen gemäß ASTM D6216 und US EPA Leistungsspezifikation 1 erfordern.
    ** Genehmigung ausstehend


  • Spezifikationen +


    Messverfahren Zweistrahl-Transmissometrie
    Betriebswellenlänge 520 ± 20 nm
    Lichtquelle Gepulste Hochleistungs-LED
    Messbereich Trübung 0-10 % bis 0-100 % ; optische Dichte 0 - 0,1 bis 0-3,0 ; Staubdichte 0-20 bis 0-1000 mg/m3 (bei 5 m Weglänge)
    Kalibrierungsfehler 1,5 % Trübung
    Thermische Stabilität 1,0 % Trübung / 22 °C Änderung der Umgebungstemperatur
    Projektionswinkel < 3 °
    Sichtwinkel < 3 °
    Reaktionszeit ≤10 s bis 95 %
    Mittelwertbildung Wählbar von 10 s bis 24 Stunden (in Schritten von 1 Sekunde)
    Messweglänge 0,5 bis 10 m / 20 bis 32 Fuß (erweitert)
    Bedienfeld-Display Reflektives hintergrundbeleuchtetes LCD, 128 × 64 Pixel
    Tastenfeld auf dem Bedienfeld 4 Tasten zur Dateneingabe
    Anzeigen auf dem Bedienfeld Stromquelle, System OK, Alarm, Kalibrierung
    Betriebstemperatur -40 bis 55 °C /-40 bis 131 °F
    Max. Rauchgastemperatur 600 °C / 1112 °F
    Max. Flanschtemperatur 200 °C / 392 °F
    Elektrische Sicherheit IEC / EN 61010-2
    EMV EN 50 081 und EN50 082
    Abdichtung IP65 / NEMA4X
    Modbus-Schnittstelle RS485; Trübung, Optische Dichte, Staubdichte und Statusinformationen verfügbar
    Analogausgänge Isoliert 4 bis 20 mA, konfigurierbar als Trübung, Optische Dichte, Staubdichte
    Relaisausgänge System OK, Kalibrierung, Alarm
    Relaiswerte 1 A bei 24 V Gleichspannung
    Stromversorgung 24 V Gleichspannung, nominell (18 bis 30 V Gleichspannung), 0,3 A Nennstrom (3 A Anlaufstrom)
    Transceiver Abmessungen
    (H x B x T)
    101 x 201 x 237 mm/7,5 x 7,9 x 9,3 Zoll
    Retroreflektor Abmessungen
    (H x B x T)
    101 x 201 x 237 mm/7,5 x 7,9 x 9,3 Zoll
    Transceiver Gewicht 6 kg / 13.2 lbs.
    Retroreflektor Gewicht 3 kg / 6.6 lbs.
    Gehäuse Aluminiumguss, epoxidharzbeschichtet
    Genehmigungen
    EN 15267 zertifiziert vom TÜV*
