UNO

Robuste, kostengünstige Stand-Alone-Temperaturfühler optimiert für OEMs, Anlagenplaner und Anlagenbetreiber.
  • Übersicht +


    Die kontaktlosen Infrarot-Thermometer aus der UNO-Reihe sind für den Stand-Alone-Einsatz konzipiert und müssen einfach nur eingeschaltet werden, um sogleich ein lineares Ausgangssignal von 4 bis 20 mA über ihren Temperaturbereich zu liefern. UNO ermöglicht auch bei den kleinsten Messflächen präzise, driftfreie Messungen.

    In OEM-Installationen, bei denen ein ununterbrochener Betrieb und eine kontinuierliche Qualitätskontrolle und Prozessüberwachung entscheidend sind, bieten die UNO-Geräte eine hohe Flexibilität und Genauigkeit und sorgen für eine hohe Produktintegrität, minimale Ausfallzeiten und einen sicheren Betrieb.

    Die UNO-Thermometer erfordern keinen Kontakt mit dem Messobjekt; dadurch bringen sie keine Kontaminationen in das Produkt oder den Prozess ein und können weder das Produkt beschädigen noch den Prozess stören. Deswegen sind sie die ideale Messlösung für schnell durchlaufende Produkte. Ebenso eignen sie sich für kleine oder zerbrechliche Produkte oder Materialien in einer kontrollierten Atmosphäre.

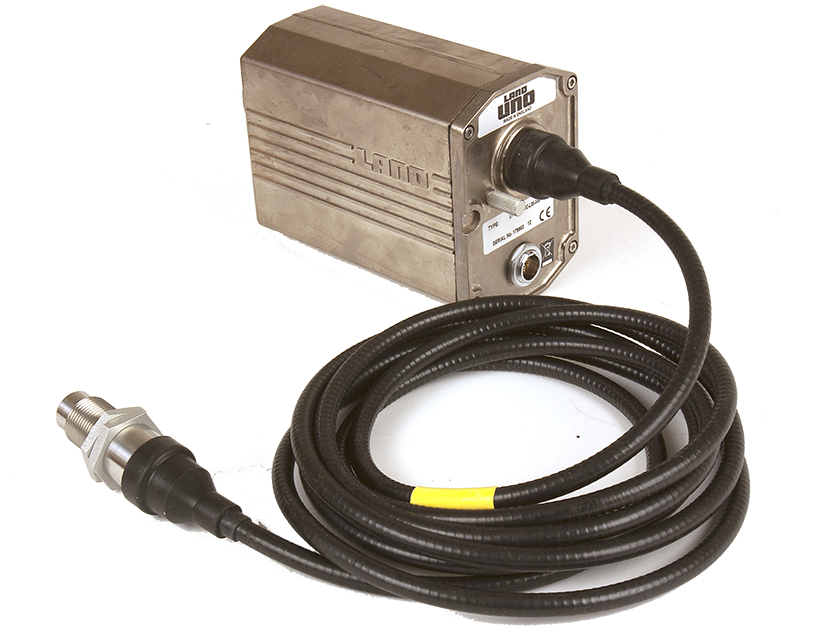

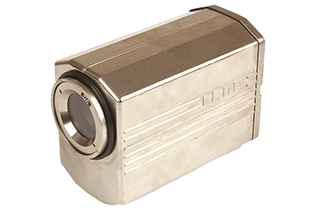

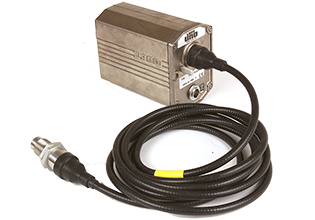

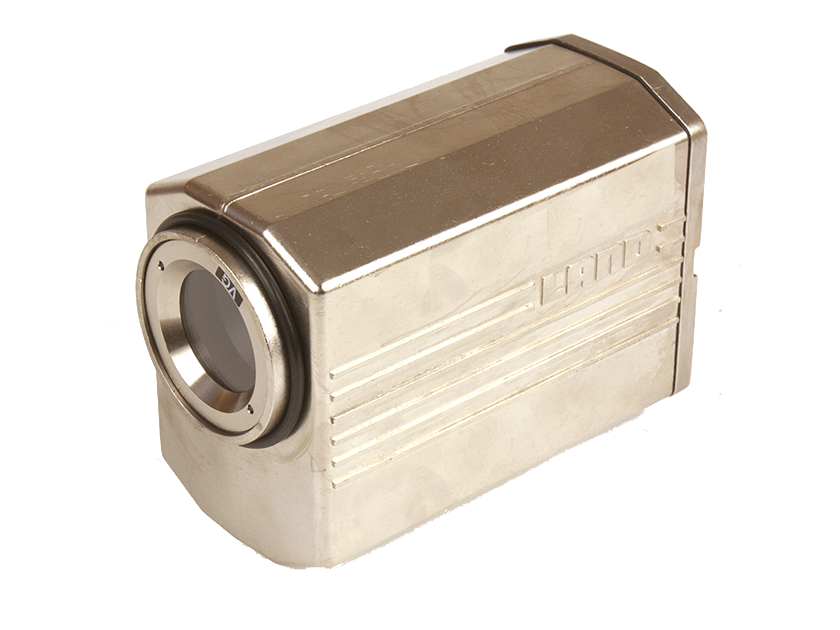

    Die UNO-Thermometer sind als Standardausführung mit Durchblickvisier und als Glasfaserausführung erhältlich.

    Ebenso sind Modelle mit optionaler Laser-Zielanvisierung verfügbar. Die robusten Thermometer aus der UNO-Reihe stellen eine erschwingliche Temperaturmesslösungen für die Glasherstellung, Kohlenwasserstoffverarbeitung, industrielle Verarbeitung und Mineralstoffindustrie dar.

    EINFACHE INTEGRATION
    Mit einer Auswahl an integrierten Zeitfunktionen und einem breiten Spektrum an Temperaturspannen und Wellenlängen können die UNO-Thermometer über einen branchenüblichen Ausgang von 4 bis 20 mA in Ihr System integriert werden.

    WARTUNGSARMER BETRIEB
    Ein breites Angebot an Schutz- und Befestigungszubehör sorgt für einen umfassenden mechanischen und thermischen Schutz der UNO-Thermometer und ermöglicht dadurch in fast jeder Prozessumgebung einen Dauerbetrieb bei minimaler Wartung.

    INTEGRIERTE SIGNALAUFBEREITUNG
    Mit folgenden Funktionen können die Messungen bedarfsgerecht angepasst werden: Spitzenwertspeicherung zur Messung von intermittierenden Messzielen oder von heißen Oberflächen, die durch kühlere Bereiche verdeckt werden; Mittelwertbildner zur Glättung von unerwünschten Abweichungen oder zufälligen Temperaturschwankungen im Prozess.

    Die robusten, kostengünstigen UNO-Thermometer von AMETEK Land werden allen OEM-Anforderungen gerecht.
  • Spezifikationen +


    Modell-Nr. Messbereich Wellenlänge  Sichtfeld*  Fokusversion  Minimaler Messzieldurchmesser  Fokussierabstand §
    U1 600/1600C 600 bis 1600 °C
    1,0 µm
    100:1 V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U1 1100/2900F 1100 bis 2900 °F
    1,0 µm
      S 3,5 mm/0,13 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U1 800/2600C 800 bis 2600 °C
    1,0 µm
    200:1 V 2,5 mm/0,1 Zoll 500 mm / 19,6 Zoll bis unendlich
    U1 1500/4700F 1500 bis 4700 °F
    1,0 µm
      S 1,8 mm/0,07 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U2 300/1100C 300 bis 1100 °C
    1,6 µm
    100:1 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U2 600/2000F 600 bis 2000 °F
    1,6 µm   S 3,5 mm/0,13 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U4 50/250C 50 bis 250 °C
    2,4 µm
    30:1 V 16,6 mm/0,65 Zoll 500 mm / 19,6 Zoll bis unendlich
    U4 150/500F 150 bis 500 °F
    2,4 µm
      S 11,7 mm/0,46 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U4 150/550C 150 bis 55 °C
    2,4 µm
    100:1 V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U4 300/1000F 300 bis 1000 °F 2,4 µm
      S 3,5 mm/0,13 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U5 400/1300C 400 bis 1300 °C 4,8 bis 5,2 µm
    100:1 V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U5 750/2400F 750 bis 2400 °F 4,8 bis 5,2 µm
      S 3,5 mm/0,13 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U5 1000/2500C 1000 bis 2500 °C 4,8 bis 5,2 µm
    100:1 V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U5 1800/4500F 1800 bis 4500 °F 4,8 bis 5,2 µm
      S 3,5 mm/0,13 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    U6 0/300C-V 0 bis 300 °C 3 bis 5 µm
    30:1 V 16,6 mm/0,65 Zoll 500 mm / 19,6 Zoll bis unendlich
    U6 100/700C-V 100 bis 700 °C 3 bis 5 µm
    100:1 V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    U8 0/1000C-V 0 bis 1000 °C 8 bis 14 µm
    100:1
    V 5 mm/0,19 Zoll 500 mm / 19,6 Zoll bis unendlich
    V1 600/1600C 600 bis 1600 °C 0,85 bis 1,1 µm
    50:1 V 10,0 mm/0,39 Zoll 500 mm / 19,6 Zoll bis unendlich
    V1 1100/2900F 1100 bis 2900 °F 0,85 bis 1,1 µm
      S 7,0 mm/0,27 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll
    V1 1000/2600C 1000 bis 2600 °C 0,85 bis 1,1 µm
    200:1 V 2,5 mm/0,1 Zoll 500 mm / 19,6 Zoll bis unendlich
    V1 1800/4700F 1800 bis 4700 °F 0,85 bis 1,1 µm
      1,8 mm/0,07 Zoll 350 mm / 13,7 Zoll bis 1 m / 39,3 Zoll

    Modell-Nr.** Messbereich Wellenlänge  Sichtfeld Optischer Kopf Min. Messzieldurchmesser  Fokussierabstand
    U1 600/1600CYL 600 bis 1600 °C
    1,0 µm
    25:1 A10 4 mm/0,15 Zoll
    100 mm/3,9 Zoll
    U1 1100/2900FYL 1100 bis 2900 °F
      25:1
    A25 10 mm/0,39 Zoll
    250 mm/9,8 Zoll
          25:1
    A50
    23 mm/0,90 Zoll
    500 mm/19,6 Zoll
    U1 800/2600CYL 800 bis 2600 °C 1,0 µm
    75:1
    A10
    1,3 mm/0,05 Zoll
    100 mm/3,9 Zoll
    U1 1500/4700FYL 1500 bis 4700 °F   75:1
    A25
    3,3 mm/0,12 Zoll
    250 mm/9,8 Zoll
          75:1
    A50 6,7 mm/0,26 Zoll
    500 mm/19,6 Zoll
    U2 300/1100CYL 300 bis 1100 °C 1,6 µm
    25:1
    A10 4 mm/0,15 Zoll
    100 mm/3,9 Zoll
    U2 600/2000FYL 600 bis 2000 °F   25:1
    A25 10 mm/0,39 Zoll
    250 mm/9,8 Zoll
          25:1 A50 23 mm/0,90 Zoll
    500 mm/19,6 Zoll
    V1 600/1600CYL 600 bis 1600 °C 0,85 bis 1,1 µm
    25:1
    A10 4 mm/0,15 Zoll
    100 mm/3,9 Zoll
    V1 1100/2900FYL 1100 bis 2900 °F   25:1
    A25 10 mm/0,39 Zoll
    250 mm/9,8 Zoll
          25:1 A50 23 mm/0,90 Zoll
    500 mm/19,6 Zoll
    V1 1000/2600CYL 1000 bis 2600 °C 0,85 bis 1,1 µm
    75:1 A10 1,3 mm/0,05 Zoll
    100 mm/3,9 Zoll
    V1 1800/4700FYL 1800 bis 4700 °F   75:1 A25 3,3 mm/0,12 Zoll
    250 mm/9,8 Zoll
          75:1 A50  6,7 mm/0,26 Zoll
    500 mm/19,6 Zoll
    * Nominal
    § Nahobjektive ebenso erhältlich
    ** Y Bezeichnet Bestückung mit Laser-Zielanvisierungssystem

    Weitere Informationen zu technischen Spezifikationen finden Sie in der entsprechenden Produktbroschüre unter dem nachfolgenden Abschnitt „Dokumentation“.
