Landcal

Die Landcal-Kalibrierstrahler umfassen Primär- und Referenz-Kalibrierstrahler für fortschrittliche Strahlungsthermometer und ermöglichen eine hochpräzise, rückführbare Kalibrierung sowohl vor Ort als auch unter Laborbedingungen.
  • Übersicht +


    Mit der gleichen hohen Präzision wie unsere fortschrittlichen Temperaturüberwachungsgeräte ermöglicht ein umfassendes Angebot an sechs Kalibrierstrahlern die Kalibrierung von Strahlungsthermometern über einen Temperaturbereich von -10 °C bis 1600 °C (15 °F bis 2900 °F).

    Da Landcal-Kalibrierstrahler perfekte Absorber und Emitter sind, erfolgen Kalibrierungen mit extrem hoher Stabilität; alle Kalibrierungen sind auf nationale Standards rückführbar, sodass man sich auf seine Messungen verlassen kann.

    Es sind Versionen mit niedrigem, mittlerem und hohem Temperaturbereich und stationäre, tragbare und transportable Versionen erhältlich, sodass alle Kalibrieranforderungen abgedeckt sind.

    ZWEI WEGE ZU NATIONALEN STANDARDS

    Landcal-Primär-Kalibrierstrahler sind durch eine im Hohlraum installierte zertifizierte Sonde auf nationale Standards rückführbar. Referenzstrahler werden entweder durch einen Vergleich mit einem zertifizierten Thermometer oder durch den Erwerb eines Strahlers zusammen mit einem Kalibrierzertifikat rückführbar.

    BREITER TEMPERATURBEREICH

    Gemeinsam decken die Modelle der Landcal-Reihe einen Temperaturbereich von Celsius-Minustemperaturen (-10 °C oder 15 °F) bis sehr hohen Temperaturen (1600 °C oder 2900 °F) ab; dadurch ist stets ein geeignetes Modell für Ihr Thermometer verfügbar.

    SECHS MODELLE FÜR IHRE JEWEILIGEN ANFORDERUNGEN

    Alle Strahlungsthermometer von AMETEK Land sind durch die Landcal-Reihe abgedeckt. Egal, über welche Temperaturmesstechnik Sie verfügen, es gibt einen Kalibrierstrahler, der zu Ihrem System passt. Diese sind als tragbare, transportable und stationäre Version erhältlich.

    Die Landcal-Reihe von AMETEK Land umfasst sechs verschiedene Modelle. Finden Sie nachfolgend das Modell, das zu Ihrem Thermometer passt.

    TECHNIKINFO (EN)

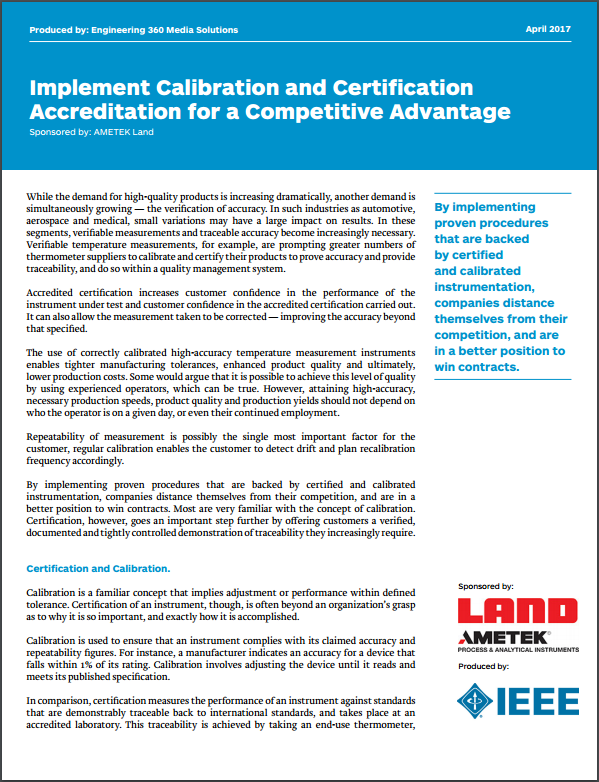

    Akkreditierte Kalibrierung und Zertifizierung für einen WettbewerbsvorteilAkkreditierte Kalibrierung und Zertifizierung für einen Wettbewerbsvorteil
    Durch die Implementierung von bewährten Verfahren, die durch zertifizierte und kalibrierte Messgeräte unterstützt werden, heben sich Unternehmen von ihrer Konkurrenz ab und befinden sich in einer besseren Position, um Aufträge zu erhalten. Erfahren Sie mehr>


  • Modelle +

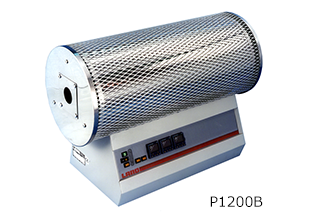

    Landcal P1200B  Landcal P1200B Mittlerer Temperaturbereich - Stationär
    Stationär, Primär-Standard, variable Temperatur
     Landcal P1600B2 Landcal P1600B2  Hoher Temperaturbereich - Stationär
    Stationär, Primär-Standard, variable Temperatur
     Landcal P550P Landcal P550P Niedriger Temperaturbereich - Tragbar
    Tragbarer Primär-Strahler - bis zu 550 °C / 1020 °F
     Landcal P80P Landcal P80P Niedriger Temperaturbereich - Tragbar
    Tragbarer Primär-Strahler - bis zu 80 °C / 175 °F
     Landcal R1200P Landcal R1200P Hoher Temperaturbereich - Tragbar
    Tragbarer Referenz-Strahler - 350 bis 1150 °C / 650 bis 2000 °F

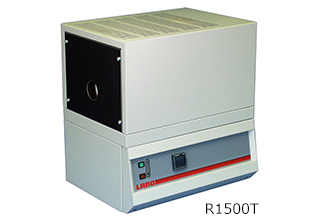

     Landcal R1500T Landcal R1500T Hoher Temperaturbereich - Transportabel
    Hoher Temperaturbereich, transportabel, Referenz-Strahler


  • Spezifikationen +

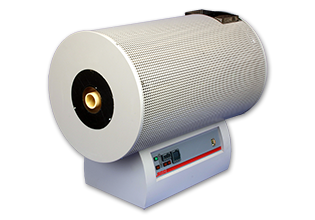

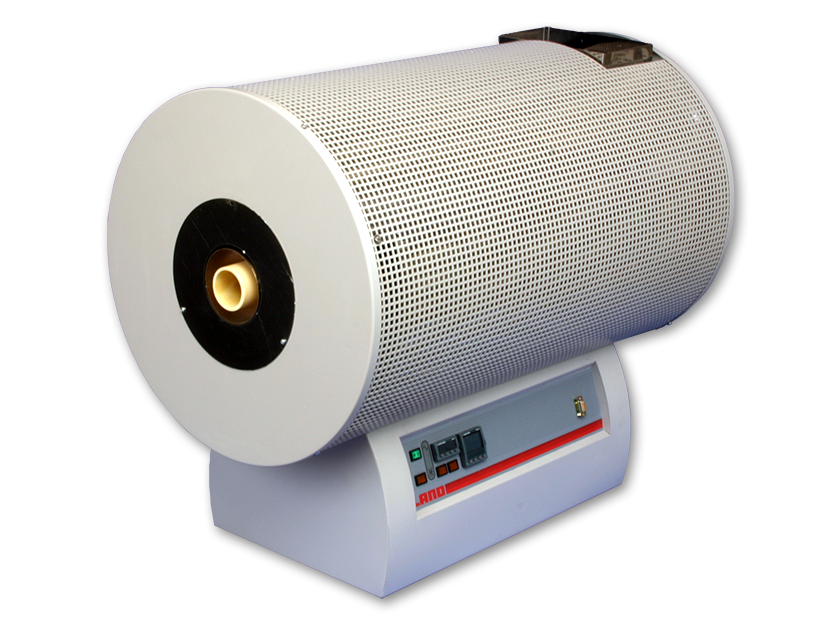

    LANDCAL P1600B2

    Spezifikationen
    Maximaltemperatur: 1600°C/2900°F
    Empfohlene Temperatur: 500 bis 1550°C/950 bis 2850°F
    Aufheizgeschwindigkeit: 1,5 Stunden bis 1400°C/2550°F
    Stabilität: Wenn sich die Strahlerregelung auf Temperatur befindet, variiert die Strahlungstemperatur um weniger als ±0,2°C (±0,4°F) über einen Zeitraum von 60 Minuten.
    Hohlraum:  Siliziumkarbid
    Abmessungen des Hohlraums : 50 mm/2,0 Zoll Durchm. x 300 mm/12 Zoll
    Verlängerung des Visierrohrs: 49 mm/1,9 Zoll Durchm. x 100 mm/4,0 Zoll
    Emissionsgrad: 0,998
    Heizelemente (6): SiC 151/356/20/25.4/7.4
    Kontroll-Thermoelement: Pt 13% Rh/Pt, Typ R
    Reglertypen
    Master:
    Übertemperatur:


    Eurotherm mit RS232C-Seriellschnittstelle

    Eurotherm
    Stromversorgung: 220/240 V AC 50 bis 60 Hz oder 415/240 V oder 380/220 V (3 Phasen)
    Stromverbrauch:
    7,0 kVA, 2,3 kVA je Phase (3 Phasen)
    Mess-Thermoelement: Typ B (6/30), R (0/13) oder S (0/10)
    Abmessungen: 865 x 500 x 700 mm/ 34,0 x 19,6 x 27,5 Zoll (L x B x H)
    Gewicht: 62,0 kg/136,6 lb

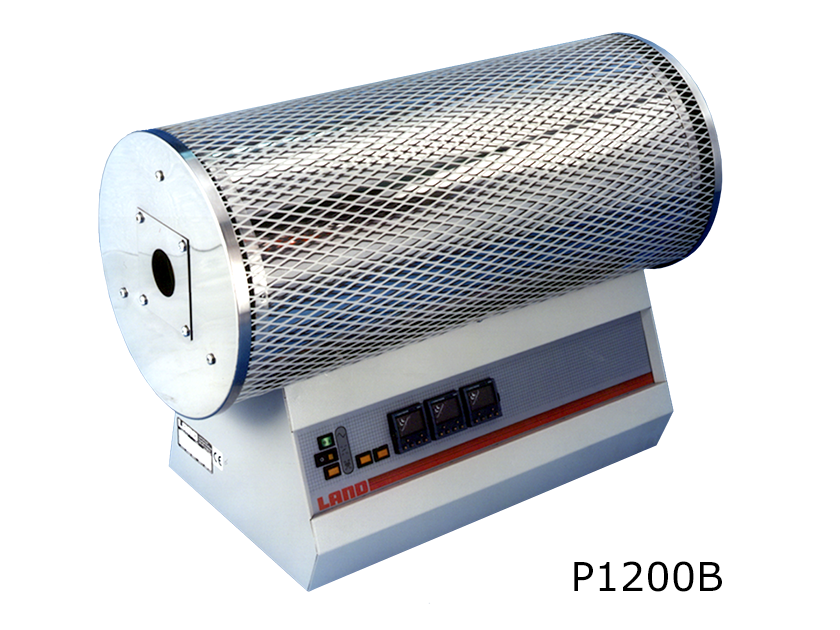

    LANDCAL P1200B

    Spezifikationen
    Maximaltemperatur: 1150°C/2100°F
    Empfohlene Temperatur: 150 bis 1100°C/300 bis 2000°F
    Aufheizgeschwindigkeit: 2 Stunden bis 1000°C/1850°F
    Stabilität: Wenn sich die Strahlerregelung auf Temperatur befindet, variiert die Strahlungstemperatur um weniger als ±0,2°C (±0,4°F) über einen Zeitraum von 60 Minuten.
    Hohlraum: Siliziumkarbid
    Abmessungen des Hohlraums : 50 mm/2,0 Zoll Durchm. x 300 mm/12 Zoll
    Verlängerung des Visierrohrs: 100 mm/4,0 Zoll
    Emissionsgrad: 0,998
    Heizelemente: Widerstandsdraht
    Kontroll-Thermoelement: Nicrosil-Nisil, Typ N
    Reglertypen: Eurotherm mit RS232C-Seriellschnittstelle
    Stromversorgung: 220/240 V oder 110/120 V AC, 50 bis 60 Hz
    Stromverbrauch:
    3,0 kVA
    Mess-Thermoelement: Typ B (6/30), R (0/13) oder S (0/10)
    Abmessungen: 700 x 360 x 535 mm/ 27,6 x 14,2 x 21,1 Zoll (L x B x H)
    Gewicht: 33,0kg/73,0lb

    LANDCAL P80P

    Spezifikationen
    Maximaltemperatur: 80 °C/175 °F
    Empfohlene Temperatur: -10 bis 80 °C/15 bis 175 °F
    Aufheizgeschwindigkeit: 60 Min. (Umgebungstemp. bis 75 °C/167 °F)
    Abkühlgeschwindigkeit: 90 Min. (20 bis -10 °C/68 bis 15 °F) je nach Umgebungstemp.
    Hohlraumtyp: Geschwärztes Aluminium, 120-Grad-Konus
    Abmessungen des Hohlraums : 50 mm/2,0 Zoll Durchm. x 155 mm/6,0 Zoll
    Emissionsgrad: >0,995
    Regler: Eurotherm mit RS232C-Seriellschnittstelle
    Messunsicherheit von PRT: <±0.1°C/>0,2 °F bei 50 °C/120 °F
    Stromversorgung: 110/120 V AC oder 220/240 V AC, 50 bis 60 Hz
    Stromverbrauch:
    0,2 kVA
    Abmessungen: 315 x 260 x 185 mm/ 12,4 x 10,2 x 7,3 Zoll (L x B x H)
    Gewicht: 11 kg/24,2 lb (netto)/13 kg/28,6 lb (brutto)

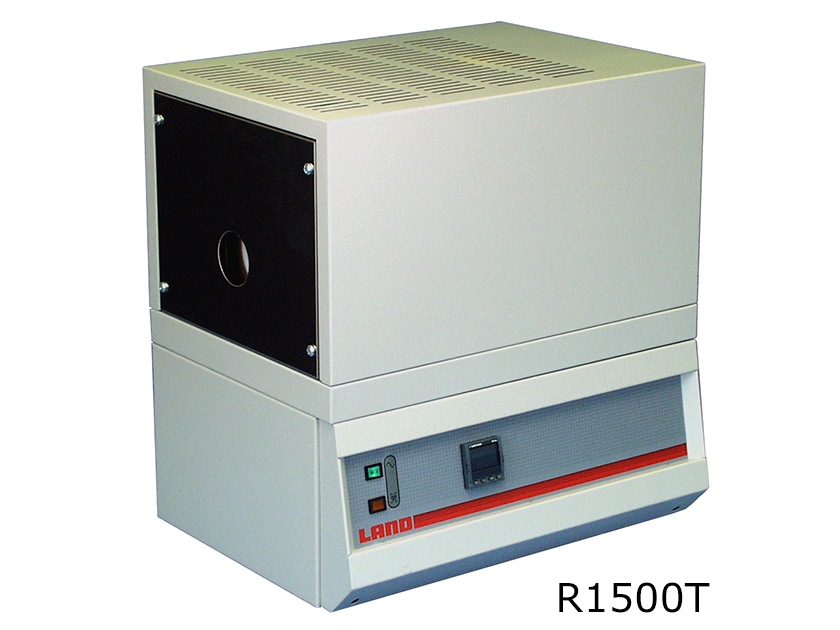

    LANDCAL R1500T

    Spezifikationen
    Maximaltemperatur: 1500 °C/275 0°F
    Empfohlene Temperatur: 500 bis 1500 °C/950 bis 2750 °F
    Aufheizgeschwindigkeit: 30 Min. bis 1450 °C/2650 °F
    Stabilität: <±1K/>°F über 30 Minuten bei eingestellter Temperatur
    Hohlraumtyp: Siliziumkarbid, 120-Grad-Konus
    Abmessungen des Hohlraums : 45 mm/1,8 Zoll Durchm. x 100 mm/4,0 Zoll
    Außenöffnung: 40 mm/1,6 Zoll Durchm.
    Emissionsgrad: ca. 0,99 bei kurzen Wellenlängen
    Regler: Eurotherm mit RS232C-Seriellschnittstelle
    Stromversorgung: 110/120 V AC oder 220/240 V AC, 50 bis 60 Hz
    Stromverbrauch:
    3,0 kVA
    Abmessungen: 500 x 380 x 540 mm/ 19,7 x 15,0 x 21,3 Zoll (L x B x H)
    Gewicht: 26 kg/57,3 lb (netto)/32 kg/70,5 lb (brutto)
    Messunsicherheit: (400 bis 1500 °C) ±3K/6 °F (mit rückführbarem Zertifikat)

    LANDCAL R1200P

    Spezifikationen
    Maximaltemperatur: 1200 °C/2200 °F
    Empfohlene Temperatur: 350 bis 1150 °C/650 bis 2100 °F
    Aufheizgeschwindigkeit: 25 Min. bis 1150 °C/2100 °F
    Hohlraumtyp: Hitzebeständiger Stahl (Kanthal APM), 120-Grad-Konus
    Abmessungen des Hohlraums : 55 mm/2,2 Zoll Durchm. x 110mm/4,3 Zoll
    Außenöffnung: 30 mm/1,2 Zoll Durchm.
    Emissionsgrad: > 0,98 bei kurzen Wellenlängen
    Regler: Eurotherm mit RS232C-Seriellschnittstelle
    Anzeige:
    Eurotherm
    Stromversorgung: Duale Spannung 115 V oder 230 V AC, 50 bis 60 Hz, wählbar
    Stromverbrauch:
    1,1 kVA
    Abmessungen: 200 x 300 x 340 mm/ 7,9 x 11,8 x 13,4 Zoll (L x B x H)
    Gewicht: 8,8kg/19,5lb
    Messunsicherheit: (400 bis 1100 °C) ±3K/6 °F (mit rückführbarem Zertifikat)

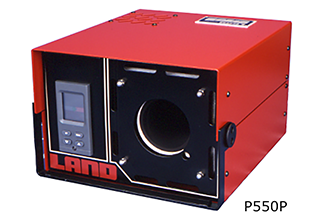

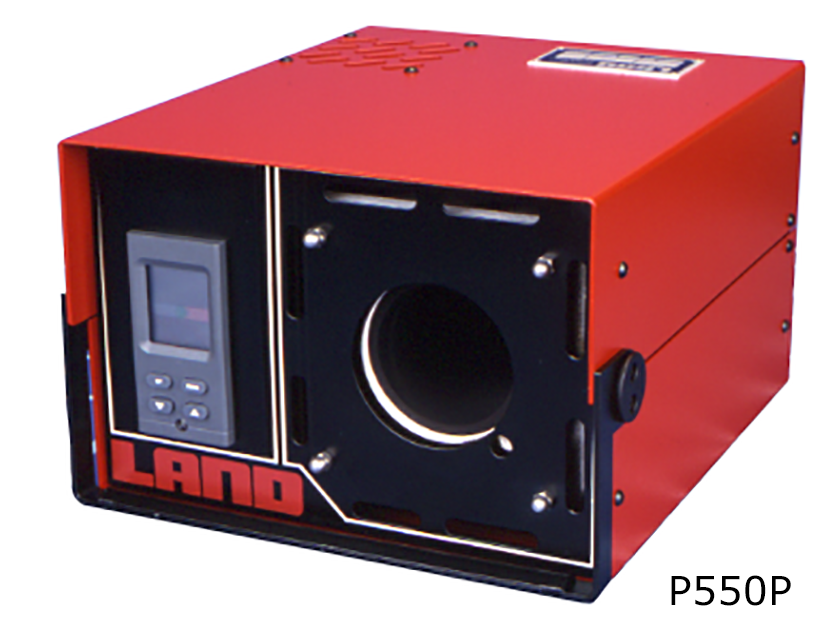

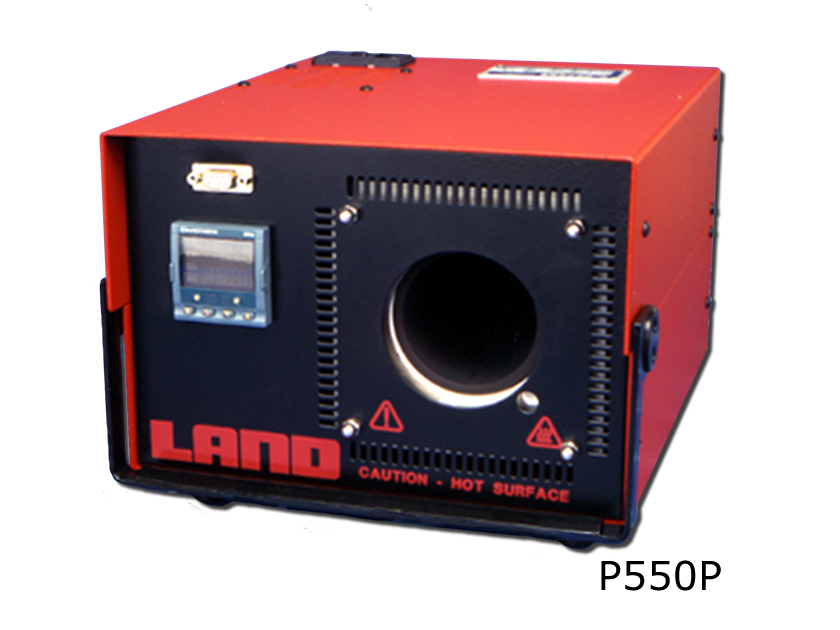

    LANDCAL P550P

    Spezifikationen
    Maximaltemperatur: 50 bis 550 °C/120 bis 999,9 °F
    Empfohlene Temperatur: 100 bis 500 °C/210 bis 930 °F
    Aufheizgeschwindigkeit: 60 Min. (ca.) bis 500 °C/930 °F
    Hohlraumtyp: Geschwärztes Aluminium, 120-Grad-Konus
    Abmessungen des Hohlraums : 65 mm/2,6 Zoll Durchm. x 160 mm/6,3 Zoll
    Emissionsgrad: >0,995
    Regler: Eurotherm mit RS232C-Seriellschnittstelle
    Messunsicherheit von PRT:
    <±0.2K/>0,4 °F
    Stromversorgung: 110/120 V AC oder 220/240 V AC, 50 bis 60 Hz
    Stromverbrauch:
    0,8 bis 1,0 kVA
    Abmessungen: 315 x 260 x 185 mm/ 12,4 x 10,2 x 7,3 Zoll (L x B x H)
    Gewicht: 11 kg/24,2 lb (netto)/13 kg/28,6 lb (brutto)

    Weitere Informationen zu technischen Spezifikationen finden Sie in der entsprechenden Produktbroschüre unter dem nachfolgenden Abschnitt „Dokumentation“.
