4750-PM (PM-CEMS - EN 15267)

4750-PM (PM-CEMS - EN 15267)
Hochempfindliche Laser-Rückstreuungs-Messung für Feinstaub zur Verwendung in Verbrennungsprozessen, in denen kein Kondenswasser vorhanden ist.
  • Überblick +

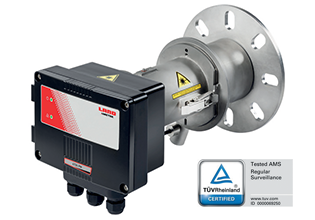

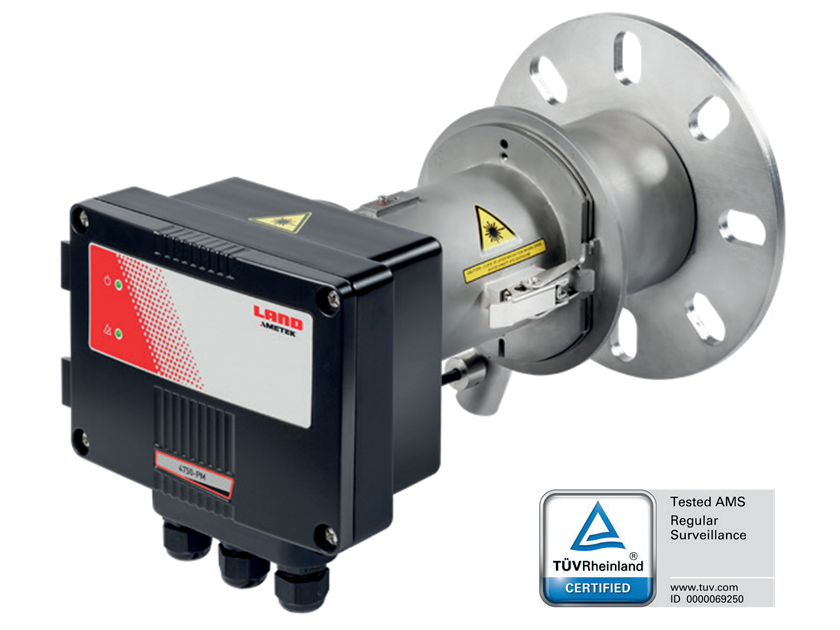

    Der 4750-PM ist ein Laseranalysator, der mittels einer Rückstreuungstechnik exakte und zuverlässige Feinstaubmessungen in Schornsteinen oder Luftkanälen für Prozesse aufnimmt, in denen kein Kondenswasser vorhanden ist.

    Das robuste Design mit einem hochstabilen optischen System, mit einer großflächigen Sammellinse und einer niedrigen Nachweisgrenze von weniger als 1 mg/m3, ist für eine Vielzahl von Anwendungen geeignet.

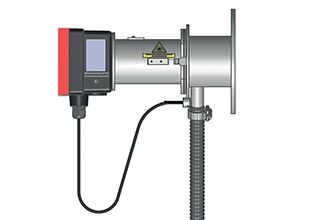

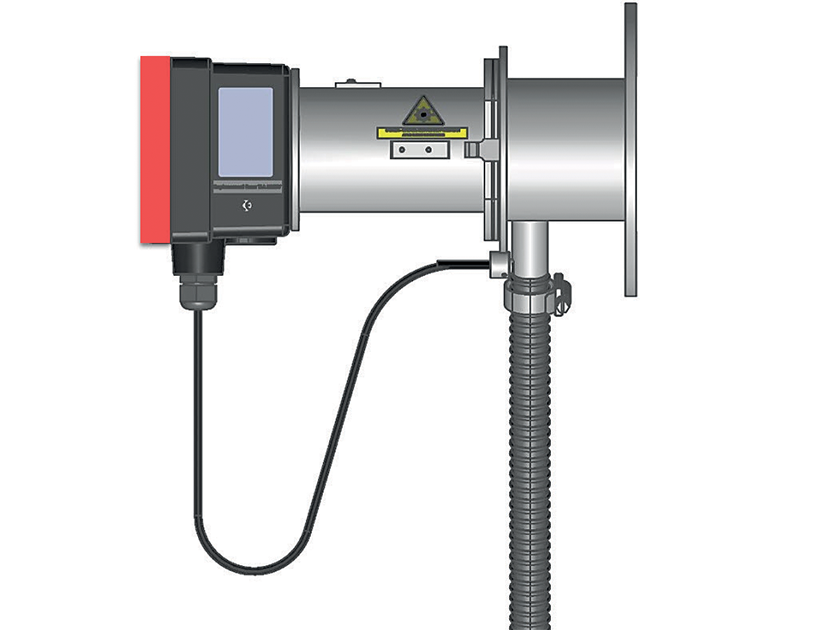

    Der 4750-PM arbeitet in einem breiten Temperaturbereich und verwendet einen im Schornstein montierten Sensor mit kombinierter interner Benutzeroberfläche. Er besitzt keine beweglichen Teile, da der optische Pfad voreingestellt ist, um die Messung im Querschnitt zu maximieren.

    Der 4750-PM eignet sich als durchgängiger Emissionsmonitor (PM-CEMS) zur Konformitäts- oder Prozessüberwachung und ist ideal für Anwendungen in der Stromerzeugung, der Glas-, Metallveredelungs-, Mineralien-, Zellstoff- und Papierindustrie sowie im Bereich Industriekessel geeignet. Die Mindestgröße für Luftkanäle beträgt 1,5 m (59 Zoll).

    BREITER TEMPERATURBEREICH
    Dank eines nicht-intrusiven Laser-Rückstreuungs-Sensors müssen beim 4750-PM keine empfindlichen Komponenten in den Schornstein eingebracht werden, sodass er bei Temperaturen bis zu 250 °C (400 °F) eingesetzt werden kann.

    KALIBRIERPRÜFUNG UND TEST

    Filterprüfgeräte ermöglichen regelmäßige Linearitätsprüfungen zur Gewährleistung der Einhaltung internationaler und nationaler Emissionsüberwachungsstandards. Die Null- und die skalierte Kalibrierung können überprüft werden, indem vordefinierte Filter entsprechend den Konformitätsanforderungen eingesetzt werden.

    RÜCKSTREUUNGSTECHNIK

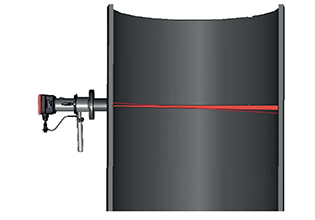

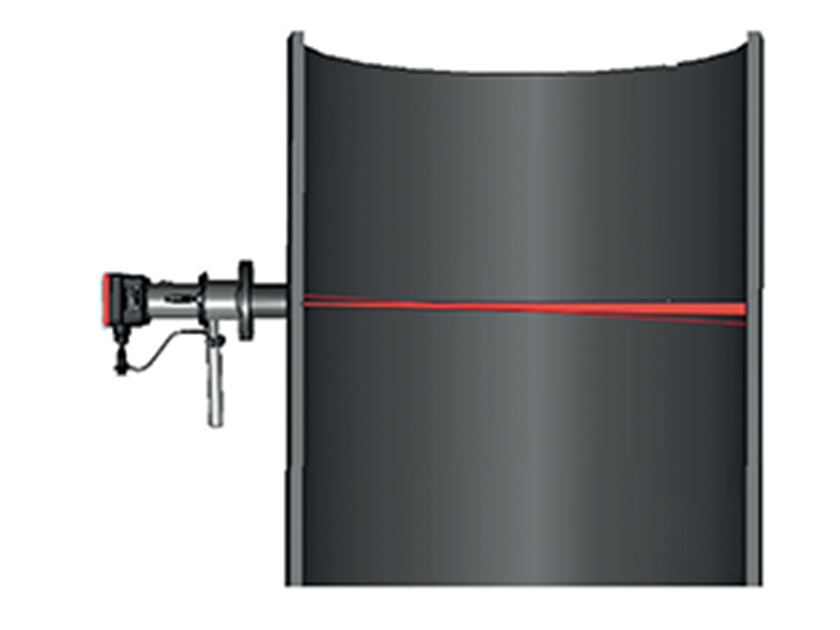

    Wenn sich Partikel durch den Laserstrahl bewegen, streuen sie Licht in alle Richtungen. Das zurückgestreute Licht wird auf einem Detektor gesammelt, wobei die Konstruktion des Instruments das Streulicht eliminiert.

    Der 4750-PM ist der PM-CEMS-Staubmonitor von AMETEK Land für durchgängige Feinstaubmessungen.

    Zugelassen vom TÜV nach EN 15267.

  • Spezifikationen +


    Messsonde
       Messverfahren: Rückstreuung, optische Erkennung
       Lichtquelle: Diodenlaser 650 nm. Klasse 3R
       Messbereich: 1000 mg / m3
       Erkennungsgrenze: < 1 mg / m3
       Betriebstemperatur: -20 °C bis 50 °C / -4 °F bis 122 °F
       Max. Rauchgastemperatur: 250 °C (480 °F)
       Schornsteinmontageflansch: DN80 PN10/16 oder 3 Zoll 150 lb ANSI
       Materialien: Gehäuse: Pulverbeschichtetes Aluminium
       Luftspülung: 30 - 40 Liter/Minute (1,05 bis 1,41 cfm)
       Schutzart: IP65
       Stromversorgung: 100 bis 230 V AC
       4 bis 20 mA Ausgänge: 1
       Ausgänge: 1x RS485 Modbus
       Eingänge: 1 x Digitaleingang
       Größe (H x B x T): H 216 x B 199 x L 354
       Optionen: Manuelle Audit-Filtersätze
       Spülluft: Spülfehlersensor und Alarm
       Gebläse: Spülgebläse und Gebläseabdeckung
       Rauchgasschutz: Rauchgasblocker
       Genehmigungen: EN 15267 zertifiziert vom TÜV
