NIR-Endoskop-656 und NIR-Endoskop-2K

NIR-Endoskop-656 und NIR-Endoskop-2K

Hochauflösende kurzwellige radiometrische Infrarot-Endoskop-Bildgebungskameras für eine Vielzahl von Anwendungen zur kontinuierlichen Prozessüberwachung und -steuerung.

  • Übersicht +


    Das NIR-Endoskop-656 (NIR-B-656) und das NIR-Endoskop-2K (NIR-B-2K) sind hochauflösende, radiometrische Kurzwellen-Endoskop-Infrarotkameras, welche für die kontinuierliche Aufnahme von hochauflösenden Live-Wärmebildern mit einer herausragenden Auflösung von 3 Millionen Pixeln entwickelt wurde. Die Kameras können Temperaturen im Bereich von 600 bis 1800 °C (1112 bis 3272 °F) messen und sind für eine große Bandbreite von Anwendungen in der kontinuierlichen Prozessüberwachung und -steuerung durch die Bereitstellung von hochauflösenden Bildern und Temperaturmessungen in großen Öfen geeignet.

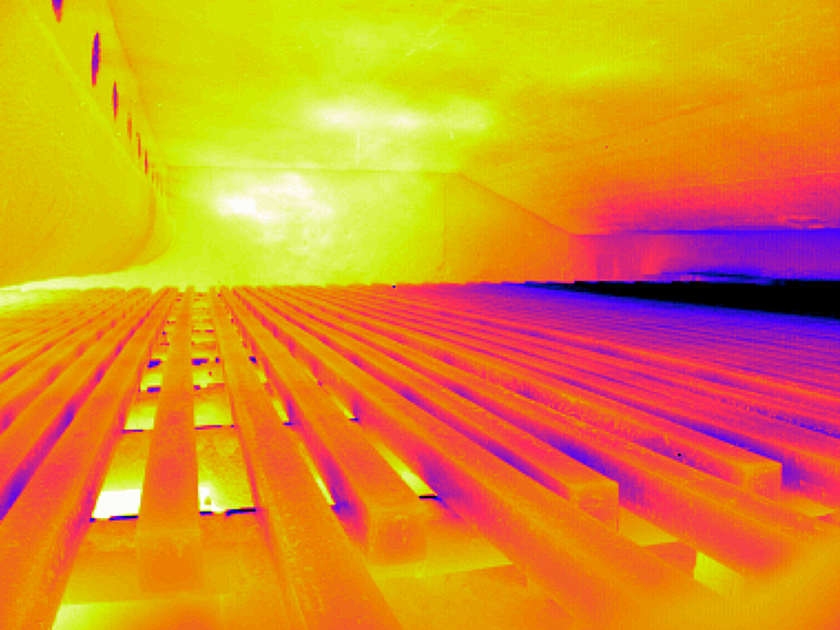

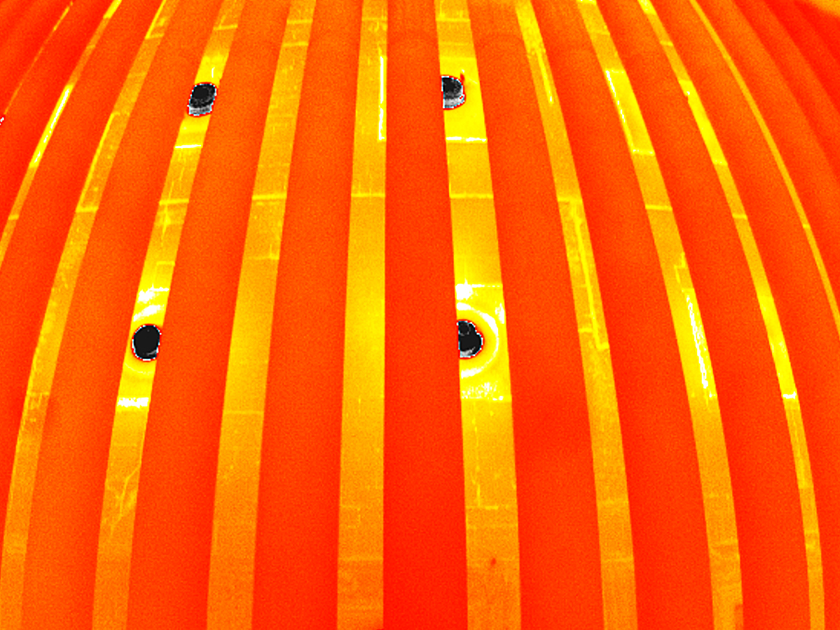

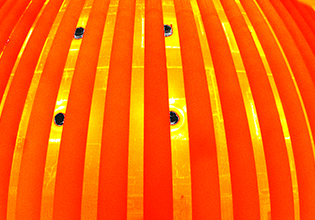

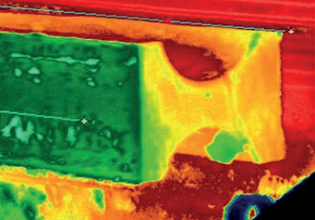

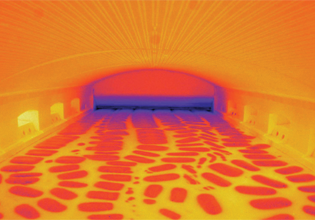

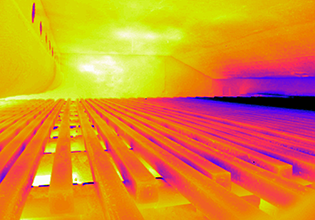

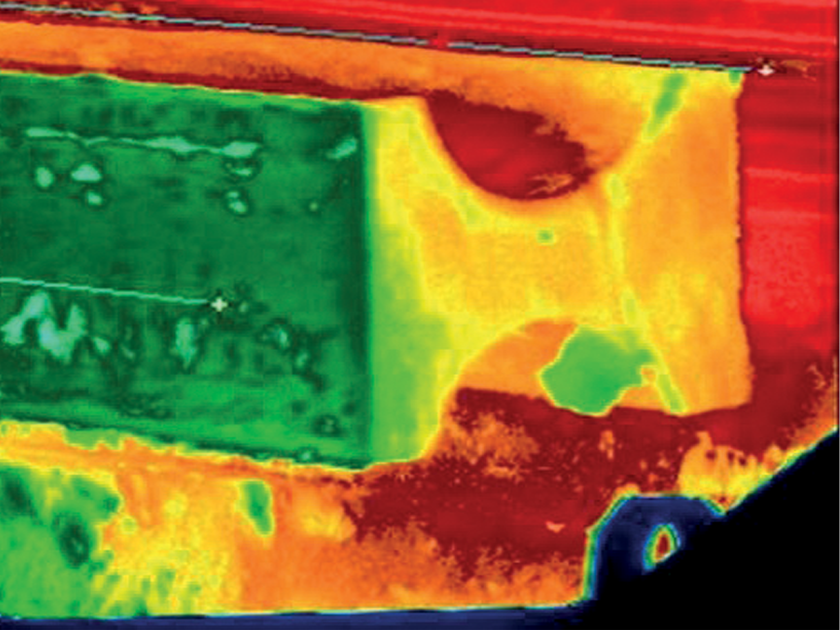

    Dank der hochmodernen, klaren Wärmebilder, die nicht durch die heiße Atomsphäre/Gase des Ofens beeinträchtigt werden, ermöglicht das NIR-B-656 dem Benutzer die Messung an jedem der 322.752 Pixel (oder 2.904.768 Pixel bei der NIR-B-2K) sowie die Optimierung der Ofentemperatur zur Einsparung von Energie, Erhöhung der Effizienz und Verringerung der Emissionen.

    Dank Rund-um-die-Uhr-Abdeckung durch eine Gigabit-Ethernet-Verbindung wird der Benutzer mittels automatisch generierter Alarmsignale sofort über Schwierigkeiten oder strukturelle Probleme benachrichtigt. So werden die Effizienz des Ofens und die vollständige Kontrolle über den Betrieb sichergestellt. Zudem sind Wärmeanomalien dank der kontinuierlichen Überwachung aller Positionen von der Sicherheit des Kontrollraums aus einfach zu erkennen.

    Die Kameras erfordern lediglich eine schmale Öffnung für die Weitwinkel-Linsenspitze. Es steht eine Auswahl von optischen Komponenten (FOVs) zur Verfügung, die einen großzügigen, durchgängigen Messbereich zur weiträumigen Abdeckung des Ofens bieten.

    RUND-UM-DIE-UHR-ÜBERWACHUNG DES OFENS
    Überwachen Sie fortlaufend die Temperatur von Ofenheizung, feuerfesten Bereichen und Werkstoff.

    AUSWAHL VON WEITWINKEL-OPTIKEN UND PIXEL-AUFLÖSUNGEN
    Überwachen Sie einen äußerst großen Bereich von Werkstoff, Feuerverkleidung und Brenner-/Heizzonen in nur einem Wärmebild.

    HOCHPRÄZISE TEMPERATURMESSUNG
    Hochleistungs-Systemkonfiguration jedes Kamerapixels mit einer Temperaturmessung von +/-1 % oder besser sowie einer herausragenden Homogenität über das gesamte Wärmebild hinweg, einschließlich der Kanten

    FORTSCHRITTLICHE BILDVERARBEITUNGSSOFTWARE
    Programme IMAGEViewer und IMAGEPro zur Steuerung, Überwachung, Analyse und Erfassung von Daten aus der Wärmebildkamera

    FORTSCHRITTLICHER FILTER
    Dank des fortschrittlichen Spektralfilters werden die Ausgabe reeller Temperaturmessungen und die uneingeschränkte Überwachung des Ofeninneren durch die heiße Atmosphäre und/oder Gase im Ofen nicht beeinträchtigt.

    VERLÄSSLICHER UND SICHERER SYSTEMBETRIEB
    Entworfen für raue Umgebungsbedingungen mit hohen Temperaturen. Zusätzlich sind eine Reihe von automatischen Einfahrmechaniken zum Schutz vor Schäden durch Überhitzen bei Ausfall von Wasserkühlung und/oder Luftversorgung verfügbar.

    PATENTIERTE HINTERGRUNDKORREKTUR
    Korrigiert den Effekt von Hintergrundreflexionen während des Betriebs und ermöglicht eine kontinuierliche, korrekte Temperaturmessung des Werkstoffs

    Das NIR-Endoskop-656 (NIR-B-656) und das NIR-Endoskop-2K (NIR-B-2K) sind die hochauflösenden Wärmebildlösungen von AMETEK Land zur Temperaturüberwachung in Öfen, feuerfesten Bereichen und Lagerbeständen.

  • Spezifikationen +


    KAMERAMODUL
    Messbereich:
    		 600 bis 1000 °C / 1112 bis 1832 °F
    800 bis 1400 °C / 1472 bis 2552 °F
    1000 bis 1800 °C / 1832 bis 3272 °F
    Auflösung (Pixel):
    		 656 × 492 (656) / 1968 × 1476 (2K)
    Spektralempfindlichkeit: 1 μm (Mitte)
    Bildwiederholrate: 15 fps (Vollbildmodus)
    Detektor:
    		 FPA - Halbleiter
    Optik (HFOV x VFOV): 95° × 71° (2K/656), 30° × 23° (656)
    Optik (IFOV):
    		 0,84 mrad (2K: 95° × 71°) 2,53 mrad (656: 95° × 71°) 0,80 mrad (656: 30 × 23°)
    Fokusbereich: 1 m bis unendlich
    Sondendurchmesser: 1 m bis unendlich
    Sondenlänge: 305, 610 oder 915 mm (12”, 24” oder 36”)
    Befestigungen: Wahl zwischen 3”-ANSI 150 RF-Flansch und -Dichtung oder PN16 DN80-Flansch und -Dichtung mit einem 12”-Steigrohr
    Schutzfenster: Saphir
    Genauigkeit: 1% des Messwerts (K)
    Wiederholbarkeit: 1 K
    Abmessungen: 254 x 560 x 810 mm* (* oder 1120 oder 1420 mm); 10 x 22 x 32 Zoll** (** oder 44 oder 56 Zoll)
    Nennleistung: 24 V DC, 4W
    Gewicht: 15 kg / 33,07 lbs (24 Zoll Ausführung)
    Umweltbewertung: IP65 / NEMA 4
    KAMERAVERSORGUNG
    Anschlüsse: GBit Ethernet; Lokale Verbindungsschnittstelle zwischen Kameramodul und Bildverarbeitungssystem
    Medien: Eingänge für Wasser, Instrumentenluft und Strom an der Rückseite des Gehäuses
    NETZTEIL (PSU)
    Komponenten: Stromversorgung, Ethernet-Kommunikation (Switch), Glasfaser-Datenanschluss (optional)
    ECB - Umweltbewertung: IP65 / NEMA 4
    Größe:
    		 380 x 380 x 211 mm / 15 x 15 x 8.3 Zoll
    Gewicht:
    		 15 kg / 33 lbs
    UL-Zulassung:
    		 Gelistet in UL508A und CSA-C22.2 unter Dateinummer E499440
    BILDVERARBEITUNG
    Software:
    		 IMAGEViewer und IMAGEPro - Fortschrittliche Bildverarbeitungs- und Steuerungssoftware
    Workstation: PC-Workstation (optional)
    Schnittstellen:
    		 Offene Datenschnittstelle, Modbus TCP, Moxa I/O Modul
    ZUBEHÖR
    Optionales Zubehör:
    		 Netzteil, Kabel, wassergekühlte/gespülte Halterung und Schlauch, Software, Workstation, automatische Einfahrmechanik

  • Sichtfeld +


     Distance HFOV x VFOV 1m  5m 10m  15m  20m
        Width Height  FOV  Width  Height   FOV  Width  Height   FOV  Width  Height   FOV  Width  Height   FOV
    NIR-B-2K  95°x 71° 2.1m 1.4m 1.1mm 10.9m 7.1m 5.5mm 21.8m 14.2m 11.1mm 32.7m 21.3m 16.6mm 43.6m 28.5m 22.2mm
    NIR-B-656 95°x 71°   2.1m 1.4m 3.3mm 10.9m 7.1m 16.6mm 21.8m 14.2m 33.2mm 32.7m 21.3m 49.8mm 43.6m 28.5m 66.5mm
    30°x 23°  0.5m 0.4m 0.8mm 2.6m 2.0m 4.0mm 5.3m 4.0m 8.1mm 8.0m 6.1m 12.2mm 10.7m 8.1m 16.3mm

  • +
